Подготовка к работе
Требования к подготовке компонентов
Компонент А перед использованием тщательно перемешать.
Компонент Б предварительной подготовки не требует.
Требования к условиям применения
Температура поверхности основания и окружающего воздуха в зоне проведения работ:
Нанесение полимочевины на заранее подготовленную поверхность возможно при температурах от -20°С до +35°С.
Рекомендуется производить работы по напылению полимочевины «Химтраст ПМ стандартная» при положительных температурах!
Температура основания должна быть минимум на 3 °С выше точки росы.
Относительная влажность воздуха при работе с грунтовочными составами – не более 75%; при работе с полимочевиной – не более 85%.
Данные условия должны соблюдаться при производстве работ и до полного отверждения применяемых материалов.
Общие требования к подготовке поверхности
Температура поверхности на 3°С выше точки росы.
Подготовка бетонного основания и других пористых оснований
Минеральные основания подвергают абразивоструйной или механической (шлифование, фрезерование) обработке с целью удаления цементного молочка, стойких загрязнений, а также максимального открытия пор подготавливаемой поверхности. После обработки удалить образовавшуюся пыль с поверхности при помощи промышленных пылесосов или обдувом сжатым воздухом.
При наличии на бетонной поверхности выбоин, каверн, сколов и трещин расшить их и заполнить при помощи подходящих ремонтных составов на цементной основе. Допускается применять в качестве шпаклевочного материала «Химтраст Праймер-ПМ 2К» смешанный с кварцевым песком фракции 0,1-0,3 мм в соотношении 1:3 или 1:4 по массе соответственно. Фракция песка и соотношение заполнителя подбираются исходя из размера дефекта и требуемой консистенции.
После завершения этапа обработки и ремонта пористого основания нанести грунтовочный состав «Химтраст Праймер-ПМ 1К» или «Химтраст Праймер ПМ 2К». Грунтовку выбирают в зависимости от проектного решения, свойств основания и условий, при которых производятся работы.
Влажность бетонного основания перед нанесением покрытий – не более 6%.
Подготовка металлического основания
Металлическое основание подготавливают при помощи абразивно-струйной или механической обработки поверхности до степени Sa 2.5 или St 3 по ISO 8501-1 и шероховатости в диапазоне от 60 до 150 мкм (определяется инструментально или компаратором по ISO 8503-2) с последующей продувкой поверхности сжатым воздухом.
Степень запыленности поверхности после продувки проверяется с помощью липкой ленты по ISO 8502-3, и должна соответствовать эталонным изображениям 2 или 3.
Металлическое основание с момента завершения его подготовки подлежит немедленному укрытию в течение 8 часов грунтовочным составом «Химтраст Грунтовка ПМ по металлу 1К».
В ряде случаев допускается напыление покрытия непосредственно на подготовленную металлическую поверхность.
Подготовка оснований из дерева
Основания из древесины не должно содержать пыли, мусора, масляных и жировых пятен. Для удаления пыли и мусора использовать промышленный пылесос. Масляные и жировые загрязнения удалить, используя угловую шлифовальную машину с шлифовальной насадкой для обработки дерева.
Острые, колющие и режущие кромки должны быть устранены; углы – сглажены механическим способом.
Влажная древесина должна быть высушена естественным способом в помещении с низкой влажностью или при помощи нагрева. Максимально допустимая остаточная влажность основания не более 8%.
Подготовка оснований старой кровли (рубероид/битум/пвх)
Старое кровельное основание необходимо очистить от загрязнений, пыли, строительного мусора и масел, высушить. Непрочные элементы и дефектные участки вскрыть и удалить, высушить, обеспылить. Выступы и непрочные элементы – удалить; зашпаклевать впадины и трещины при помощи шпаклевочного состава. Допускается применять в качестве шпаклевочного материала «Химтраст Праймер-ПМ 2К» смешанный с кварцевым песком фракции 0,1-0,3 мм в соотношении 1:3 или 1:4 по массе соответственно. Фракция песка и соотношение заполнителя подбираются исходя из размера дефекта и требуемой консистенции.
В случае биологического разрушения старой кровли (присутствие растений на поверхности кровли), требуется их выкорчевка или химическое удаление с применением специализированных составов. После удаления растений необходимо восстановить ремонтный участок при помощи заплаты или шпаклевочного состава.
Для повышения адгезионных свойств и выравнивания старой поверхности нанести грунтовочный слой «Химтраст Праймер-ПМ 1К» или тонкий слой пенополиуретана с плотностью свободного вспенивания не ниже 40 кг/м3.
Подготовка основания из пенополиуретана (ППУ)
Допустимо нанесение полимочевины на пенополиуретан с плотностью свободного вспенивания не менее 40 кг/м3, например, получаемый из системы компонентов «Химтраст СКН-40 Г3».
ППУ после напыления должен быть выдержан в течение 24 часов для завершения реакций полимеризации, остывания и удаления летучих компонентов.
Перед нанесением покрытия «Химтраст ПМ» требуется обеспылить поверхность ППУ при помощи промышленного пылесоса или обдува чистым сжатым воздухом. После обеспыливания обезжирить ППУ, протерев безворсовой тканью, смоченной в органическом растворителе.
В случае попадания на поверхность ППУ атмосферных осадков – дождаться завершения осадков или защитить участок с помощью временного защитного сооружения. Удаление влаги произвести, протерев поверхность безворсовой тканью, смоченной в органическом растворителе.
Примеры подготовки бетонных поверхностей
|
Грунтование микропористого основания
|
|
Грунтование
|
Химтраст Праймер-ПМ 1К
|
Равномерно нанести праймер валиком, кистью или установкой безвоздушного напыления.
|
|
Грунтование пористого бетона
|
|
Грунтование
|
Химтраст Праймер-ПМ 1К или Химтраст Праймер-ПМ 2К
|
Замешать праймер с кварцевым песков в соотношении ¼, равномерно нанести смесь и выравнивать поверхность шпателем
|
|
Кварцевый песок — фракция 0,1-0,3 мм
|
Меры безопасности
При выполнении работ внутри помещений, обеспечить вентиляцию и средства пожаротушения.
Соблюдать правила защиты от статического электричества.
Не работать вблизи открытых источников огня.
Использовать средства индивидуальной защиты: специальную одежду, перчатки, обувь, защитные очки, полнолицевой газопылезащитный респиратор.
При попадании на кожу удалить продукт ватным тампоном или салфеткой, промыть теплой водой с мылом. Обратиться к врачу при стойком раздражении.
При попадании в глаза промыть их большим количеством воды. При возникновении раздражения обратиться к врачу.
Правила переработки/применения
При смешивании компонентов вязкость смеси начинает расти, поэтому невозможно нанести ее на основание при помощи кисти, валика, скребка, распылителя или другого малярного оборудования.
Для смешивания, разогрева и нанесения компонентов А и Б применяют специальное оборудование – установки высокого давления, работающие в диапазоне 150-250 бар.
Температура нагрева компонентов – 60-80°С. Давление в шлангах подачи компонентов А и Б в камеру смешения 150-250 бар, температура в шлангах 60-80°С.
Перед напылением компонентов проверить исправность установки. В случае загрязнения смесительной камеры и сопла «пистолета» напыления провести их очистку.
Перед нанесением основного слоя рекомендуется нанести предварительный слой толщиной около 0,5 мм и выждать 5 минут. Это защитит основной слой от дефектов, которые возникают при разности температур полимочевины вблизи основания и в других частях слоя.
Рекомендуемая толщина нанесения: 2 мм — для гидроизоляции, 3 мм — для покрытий, работающих в условиях ударных и истирающих нагрузок.
При нанесении полимочевины в несколько последовательных слоев, для сохранения высокой межслойной адгезии, последний слой должен быть нанесен не позднее 12 часов после нанесения первого.
При нанесении слоев с интервалом более 12 часов, чтобы повысить межслойную адгезию, необходимо нанести «Химтраст Праймер-ПМ 1К» или «Химтраст Праймер-ПМ 2К», выждать полного высыхания до Ст. 3, нанести полимочевину.
Спустя 24 часа после нанесения последнего слоя полимочевины, рекомендуется нанести УФ защитное покрытие для полимочевины «Химтраст Эмаль ПУ», для сохранения эксплуатационных и декоративных свойств.
Рекомендуемое оборудование для нанесения Химтраст ПМ стандартная:
- Graco Reactor 2 E-XP2, Graco Reactor 2 H-XP2, Graco Reactor 3 E-XP1, Graco Reactor 3 E-XP2, Graco Reactor 2 H-XP3;
- Gama EVOLUTION G-250H, Gama EVOLUTION G-35H, Gama EVOLUTION G-50H;
- Протон Е-6ms;
- PUSMAK KPX 20+, PUSMAK KPX 40, PUSMAK KPX 50.
Не рекомендуем оборудование:
- Graco E-10hp, Graco Reactor 2 E-XP1;
- Gama Spray Hydraulic;
- Протон Е – 6.
Проблемы и способы их решения

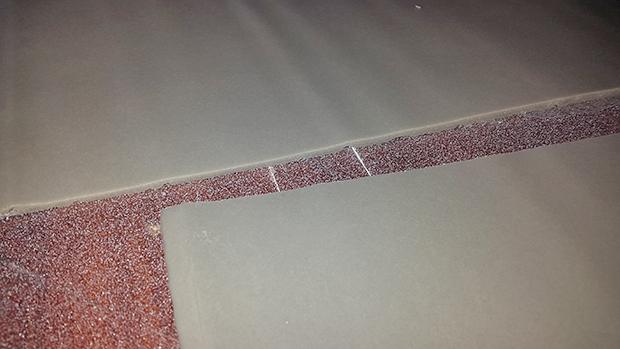

Проблема: образование пузырей между основанием и слоем полимочевины в течение 1-2 суток после нанесения полимочевины.
Наиболее вероятные причины:
- остаточная влага на основании при недостаточной подготовке поверхности;
- остатки компонентов НППУ в установке высокого давления, если ранее ее использовали для напыления пенополиуретана;
- дисбаланс соотношения компонентов А и Б;
- влажный воздух из компрессора — неисправность осушителя.
Решение: вырезать и удалить участок с пузырями, прилегающие участки полимочевины шириной 10 см обработать наждачной бумагой зернистостью 40 – 60 и обеспылить, основание обработать полиуретановым праймером «Химтраст Праймер-ПМ 1К» в 1 слой. После отверждения праймера нанести слой полимочевины до полного закрытия вырезанного участка и прилегающих частей полимочевины, обработанных наждачной бумагой.
Условия транспортирования и хранения
Компоненты полимочевины транспортировать в крытых транспортных средствах, при температуре от +10°С до +30°С, в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта, обеспечивающими целостность тары, ее надежное фиксирование в целях предотвращения повреждений и утечек.
Хранить в крытых складских помещениях в закрытой оригинальной упаковке в условиях, исключающих попадание влаги и прямых солнечных лучей.
Температура хранения: от +10°С до +30°С.
Гарантийный срок хранения при соблюдении рекомендуемых условий – 6 месяцев с даты производства.
По истечении срока хранения компоненты полимочевины подлежат проверке на соответствие техническим характеристикам и, в случае подтверждения их пригодности, могут быть использованы по назначению.
Внимание!
После вскрытия тары, продукт необходимо полностью переработать. В случае, если компонент Б полностью не переработали – продуть тару с остатками продукта сухим инертным газом (азот, аргон) с последующей герметизацией.
Действует система скидок
