Краски и покрытия для металлов

26 Августа 2019

Металлы покрывают красками для защиты от коррозии, химических и механических воздействий.

Экономичность и качество – такие требования предъявляют к покрытиям для промышленных металлов. Промышленное покрытие считается экономичным, если легко наносится и быстро высыхает. Критерии качества покрытий – атмосферостойкость, антикоррозионные свойства и износостойкость.

Виды промышленных покрытий для металлов

Для защиты промышленных изделий применяют однокомпонентные и двухкомпонентные покрытия:

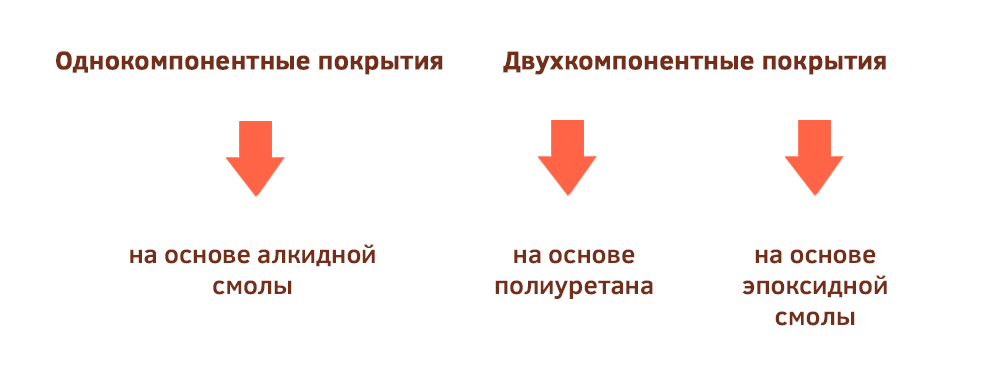

Однокомпонентные и двухкомпонентные покрытия

Грунт-эмаль эпоксидная

Двухкомпонентную эпоксидную краску применяют как грунтовочный слой или как грунт-эмаль в качестве самостоятельного покрытия. Готовое покрытие устойчиво к механическим нагрузкам, абразивному износу, воздействию кислот и щелочей.

Покрытие подходит для обновления окрашивания существующих или защиты новых металлоконструкций для:

  • промышленных цехов
  • стадионов, аэропортов, электростанций
  • нефтеперерабатывающих, химических и нефтехимических заводов.

Грунт-эмаль полиуретановая

Краску на основе полиуретана рекомендуем применять как финишный слой или как самостоятельное покрытие. Эластичность готового покрытия при изгибе не менее 1 мм по ГОСТ 6806, поэтому полиуретановой краской окрашивают рулонный тонколистовой металл, подвергаемый изменению форм.

Также полиуретановым покрытием окрашивают внешние поверхности емкостей хранения, детали бытовой техники, крупногабаритную строительную и сельскохозяйственную технику.

Ниже в таблице мы привели сравнение свойств покрытий на основе алкидной смолы, полиуретана и эпоксидной смолы.

Однокомпонентный алкидный материал Двухкомпонентное полиуретановое покрытие Двухкомпонентное эпоксидное покрытие
Сухой остаток при рабочей вязкости для нанесения распылением, % 45-65% 65-70% 65-80%
Жизнеспособность 3-6 мес. 5-8 ч 4-6 ч
Химическая стойкость к кислотам и щелочам Не химически стойкое Стойкость к органическим кислотам Стойкость к кислотам и щелочам
Высыхание:
от пыли
на отлип
3-5 ч

12-24 ч
0,5-1 ч

4 ч
1 ч

5 ч
Твердость по маятнику спустя 7 дней при комнатной температуре 60-80 с 110-120 с 110-120 с
Эластичность по Эриксону 4-6 мм 6-7 мм 6-7 мм
Стойкость к растворителям через 7 дней при комнатной температуре* 5 баллов 1 балл 1 балл
Атмосферостойкость* 4 балла 1 балл 1 балл

*1-высокая, 4 – средняя, 5 – низкая

Эти покрытия сушат 2 способами: воздушной и горячей сушкой.

Двухкомпонентные краски высыхают сравнительно быстро без нагревания из-за реакционноспособных изоцианатных и аминных групп. Алкидный материал сохнет долго, поэтому большие объекты, такие как строительную и сельскохозяйственную технику окрашивают двухкомпонентной краской, высыхающей на воздухе за 4-5 часов. Небольшие изделия, например, колеса или оконные профили окрашивают краской, подлежащей горячей сушке, для этого подойдет алкидная краска. Изделия сушат при 120-130 Со в течение 15-20 минут.

Обсуждение
