Герметизация межпанельных стыков

25 Сентября 2019 Скачать PDF

Компания «Химтраст» подготовила руководство в помощь при составлении проектно-сметной документации и выполнении работ по герметизации межпанельных стыков.

1. Общая информация

Поставка и хранение продукта

  1. Продукты «Химтраст» доступны на складах в Нижнекамске, Новосибирске, Иркутске, Екатеринбурге, Красноярске, Воронеже, Ярославле, Нижнем Новгороде, Москве, Санкт-Петербурге, Самаре и Уфе. Или у наших дилеров.
  2. Товары в оригинальной герметичной упаковке с этикетками. Полиуретановый герметик для заделки швов (2К) хранить при температуре не выше 30°С в плотной герметичной упаковке, тару не вскрывать.
  3. Компоненты подготовить к работе, установить в специально отведенных местах и учесть нагрузку на разные кровельные элементы.
  4. Если упаковка продуктов не герметична, повреждена или истек срок годности, продукты не использовать.
  5. При работе с материалами других производителей и комбинировании их с продуктами «Химтраст» обратиться за консультацией в техническую службу.

Окружающая среда

  1. Следовать инструкции, правилам техники безопасности и правилам по защите окружающей среды.
  2. Полиуретановый герметик для заделки швов (2К) наносить при температуре воздуха не ниже -20°С при отсутствии дождя, снега и тумана.

Как контролировать качество, работая в полевых условиях

  1. Вести журнал контроля качества, записывать все данные о погоде, температуре воздуха, поверхности, влажности, скорости ветра.
  2. Измерять количество продукта, которое ушло на покрытие поверхности.

2. Продукты и материалы для герметизации межпанельных стыков

Химтраст Полиуретановый герметик для заделки швов (2К)

Двухкомпонентный полиуретановый герметик для заделки стыков, швов и трещин в конструкциях из бетона, пенобетона, кирпича, штукатурки, металла, ПВХ и дерева.

Физико-механические параметры Полиуретанового герметика Химтраст (2К)

Жизнеспособность Более 5 часов
Время отверждения 24 часа
Текучесть герметика в вертикальных швах Не более 2 мм
Твердость по Шору А, через 24 часа Не менее 20 Ед
Относительное удлинение в момент разрыва на образцах швов Не менее 300%
Условная прочность в момент разрыва на образцах швов Не менее 0,2 МПа
Модуль упругости при 100% удлинении на образцах швов Не менее 0,6 МПа

Уплотняющие прокладки из пенополиэтилена Вилатерм

Эластичные изделия с круглым сечением для конфигурации мастичного шва и подложки под герметик.

3. Монтаж полиуретановых герметиков

Подготовка стыков

Перед герметизацией стыков грани панелей очистить от пыли, грязи, остатков старых строительных материалов. Зимой очистить поверхность от наледи и снега.

Монтаж полиуретановых герметиков

  • С помощью шпателя и щетки очистить грани панелей от грунтовки и пропитывающих составов.
  • Загрязненные маслом или жиром части панелей обезжирить растворителями.
  • Применить чистку сжатым воздухом для достижения большей адгезии перед нанесением полимеров.
  • Если поверхность граней повреждена, на ней есть сколы и трещины, заделать их полимерцементным составом.

Герметизация стыков

Герметизировать стыки на только что уложенном бетоне нельзя. Подождать 28 дней для снижения влажности до допустимого уровня.

Наклеить монтажный скотч

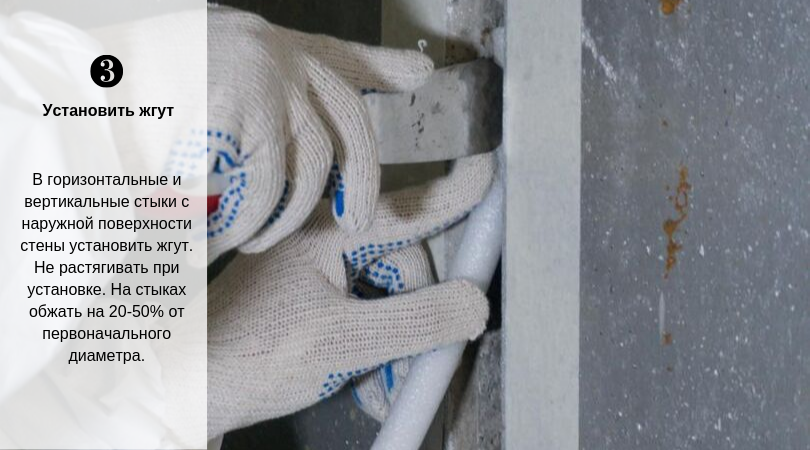

  • Перед началом работ по уплотнению стыков подготовить прокладки различных диаметров. Учесть возможные отклонения в стыковых зазорах.
Герметизация стыков
  • При работе с прокладками наращивать их по длине нужно за полметра от пересечения горизонтальных и вертикальных стыков.
  • Соединять прокладки между собой на полиуретановый клей или изоляционную ленту.
  • В зонах пересечения вертикальных и горизонтальных стыков расстояние между стеной и прокладкой должно составлять от 5 до 15 миллиметров.
  • Прокладки нельзя растягивать, прибивать к граням панелей, использовать две и более прокладки для уплотнения панелей

Подготовка смеси

Температура герметика перед началом работ должна быть от +20°С до +30°С. При температуре ниже +20°С реакция полимеризации герметика замедляется. При температуре выше +30°С напротив — ускоряется.

Подготовка смеси

  • Чтобы шпатель не прилипал к герметику, смочить его в мыльном растворе.

Нанесение герметика

С помощью шпателя нанести герметик на шов и вокруг него. Герметик нужно наносить плавно и равномерно, избегать образования пустот, пузырей воздуха и разрывов.

Нанесение герметика

  • После заполнения шва герметиком выровнять его и придать нужную форму.
  • Затем защитить герметик от дождя на 10 часов. Для этого покрыть полиэтиленовой пленкой, но так чтобы она не прилипала к герметику.
  • Шпатель после окончания работы промыть растворителями: ацетоном или уайтспирит.

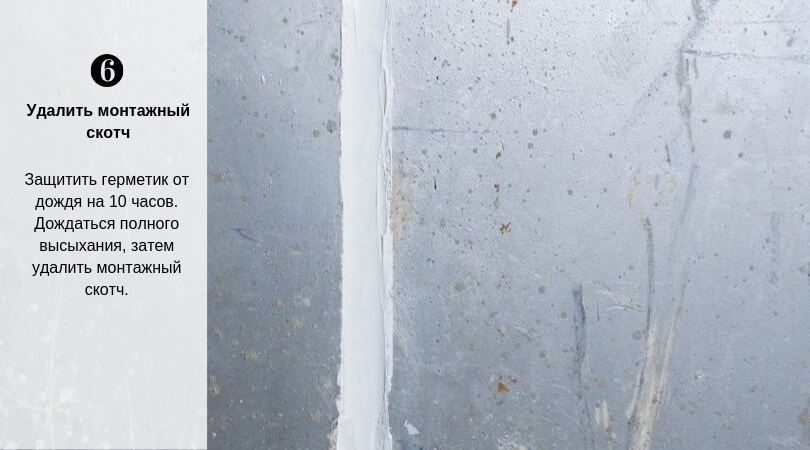

Удалить монтажный скотч

Как определить толщину слоя герметика

Размер межпанельного стыка поможет определить толщину слоя герметика. Средние значения толщины: не менее 4,5 миллиметров для узкой части шва и не более 9,5 миллиметров для широкой части шва.

Таблица

Расчет расхода Полиуретанового герметика для заделки швов (2К) на 1 метр

Ширина шва, мм Толщина слоя герметика в узкой части шва, мм Диаметр прокладки, мм Примерный расход герметика в граммах на 1 метр шва
10 4 20 150
5 4 20 270
20 6 30 350
25 7 40 420
30 8 40 500
35 9 50 600
40 10 60 800

Формула для расчета расхода герметика Химтраст

m = v * p * k

  • v — объем шва=ширина (мм) * глубина (мм);
  • p — плотность герметика, г/cм³;
  • k = 1,1 (коэффициент заполнения шва).

Схема герметизации стыков

  • Основание (плита перекрытия)
  • Уплотняющая прокладка из пенополиэтилена
  • Химтраст Полиуретановый герметик для заделки швов (2К)

Схема герметизации стыков

5. Техника безопасности

При герметизации межпанельных стыков нужно руководствоваться:

  • СНиП 12-03-2001* — Безопасность труда в строительстве;
  • ТИ РО-055-2003 — Верхолазные работы;
  • СП 12-136-2002 — Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ.

Нужно:

  • соблюдать требования безопасности по эксплуатации оборудования;
  • работать только с исправным оборудованием;
  • при неполадках прекращать работу до их устранения;
  • работы на фасаде выполнять с навесных люлек и инвентарных весов;
  • иметь средства защиты, спецодежду и спецобувь;
  • клей, герметик, попавшие на руки, смывать мыльным составом с водой.

Нельзя:

  • курить и пользоваться огнем вблизи гереметизирующего и клеевого составов;
  • вскрывать тару с герметиком стальными предметами, вместо этого использовать деревянную конопатку.
