Сложные полиэфиры

Первые упоминания о сложном полиэфире датируются 1833 г., когда ученые Гей-Люссак и Пелуза синтезировали полиэфир на основе молочной кислоты. В 1901 г. Смит впервые синтезировал полиэфиры на основе фталевой кислоты и глицерина, а также нашел им применение в формовочных композициях. В 1941г. Уинфилд и Диксон синтезировали полиэтилентерефталат (ПЭТФ), производство которого в современном мире составляет 68 млн тонн в год.

Ведущую роль в полиуретановой промышленности занимают простые полиэфиры (80%), несмотря на это сложные полиэфиры имеют специфические применения, благодаря уникальным свойствам. Высокое сопротивление к истиранию полиуретанов, основанных на сложных полиэфирах, а также химическая стойкость к растворителям способствовали их интенсивному использованию в покрытиях и для производства подошв обуви. Высокая термическая и окислительная стабильность ароматических полиэфиров используется при производстве жестких изоциануратных пен. Способность к удлинению и растяжению привела к использованию сложных полиэфиров в компонентах для производства эластичных пен.

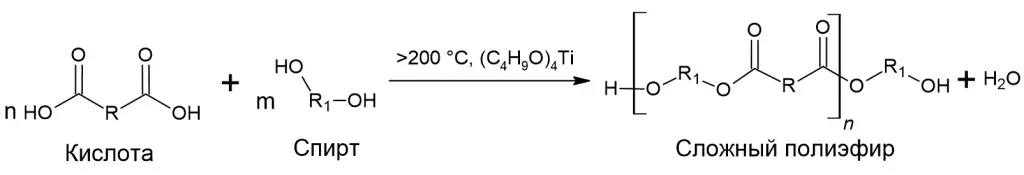

Сложные полиэфиры получают путем реакции поликонденсации между дикарбоновыми кислотами (а также их производными -  эфирами и ангидридами) и диолами (или полиолами), а также путем реакции  полимеризации, в результате раскрытия колец циклических эфиров - лактонов и циклических карбонатов.

Рассмотрим основные классы сложных полиэфиров:

Линейные и слаборазветвленные алифатические полиэфиры

Алифатические сложные полиэфиры образуются в результате реакции поликонденсации двухосновной карбоновой кислоты (адипиновой, себациновой, глутаровой) с гликолями (диэтиленгликоль, этиленгликоль, пропиленгликоль, 1,4-бутандиол, 1,6 - гександиол) и разветвляющими агентами (глицерин, триметилолпропан и пентаэритритол).   В отличие от простых полиэфиров  сложные полиэфиры имеют широкое молекулярно-массовое распределение.

Алифатические сложные полиэфиры чаще всего представляют собой воскообразные твердые вещества с температурой плавления приблизительно 60ᵒС. Исключением являются диэтиленгликоль и 1,2-пропиленгликоль, которые образуют жидкие полиэфиры. Сопротивление гидролизу полиуретанов, основанных на сложных полиэфирах, увеличивается с удлинением цепи сложного полиэфира, так как снижаются остаточная кислотность и уровень катализатора, а разветвление цепи и число полиэфирных связей возрастают. Также это приводит к снижению набухания полиуретанов в растворителях и маслах.

Для термопластов используются воскообразные сложные полиэфиры на основе адипиновой кислоты, этиленгликоля, 1,4 - бутандиола и 1,6 гександиола. Сложные полиэфиры благодаря наличию водородных связей между молекулами  показывают более высокие физико-механические показатели, чем простые полиэфиры. Однако есть и недостатки, при повышенных влажности и температуре термопласты на основе сложных полиэфиров подвергаются микробиологическому воздействию. Это ограничивает их применение в тропическом климате. Использование термопластов также ограничено в холодном климате из-за низкой эластичности при отрицательных температурах.

Для эластичных пен используются жидкие сложные полиэфиры с молекулярной массой от 2000 до 3000 г/моль и функциональность 2,05 - 2,2 на основе адипиновой кислоты и диэтиленгликоля, а также применяются  разветвители цепи - глицерин, триметилолпропан и пентаэритритол. Сложные полиэфиры имеют вязкость выше, чем простые, что способствует стабилизации ячейки при росте пены. Первичные гидроксильные группы стимулируют раннее гелеобразование при подъеме пены. Поэтому при использовании сложных полиэфиров требуется меньшее количество  аминных катализаторов.

Первые промышленные марки эластичных ППУ изготавливали на основе слаборазветвленных сложных полиэфиров и ТДИ. Эластичные ППУ на основе сложных полиэфиров в настоящее время применяются в производстве дублированных тканей, чемоданов, сумок, а также деталей внутренней отделки автомобилей, которые должны быть стойкими к растворителям и иметь повышенную прочность.

На основе стандартных марок сложных полиэфиров с молекулярной массой 2000 г/моль получают материалы с относительным удлинением 150-300% в зависимости от плотности и рецептуры ППУ. Более мягкие ППУ, получаемые на основе ТДИ 80/20, при изоцианатном индексе 90-98 имеют относительное удлинение при разрыве 350-450% и применяются главным образом для дублирования тканей. Типичный полужеский блочный ППУ образуется в результате взаимодействия ТДИ со смесью 50:50 стандартного сложного полиэфира и  сильноразветвленного сложного полиэфира.

Сложные полиэфиры также используются как исходные компоненты для полиуретановых клеев. В качестве гидроксилсодержащих соединений применяют полиэфир, например, на основе себациновой кислоты, глицерина и гликоля. В качестве изоцианатов используют ТДИ, МДИ, продукты реакции ТДИ с триметилолпропаном и другими многоатомными спиртами.

Ароматические сложные полиэфиры.

Ароматические сложные полиэфиры применяются в жестких полиуретановых и полиизоцианутратных пенах.

Развитие высоко сшитых быстрых полиизоцианутратных PIR пен привело к активному применению сложных полиэфиров, так как высокая функциональность полиэфира не требуется, сшивку обеспечивают изоцианураты. Полиизоциануратные пены – это гибридные структуры, содержащие как полиуретановые группы, так и  изоциануратные кольца. Изоцианатный индекс находится в диапазоне от 200 до 300 и выше. PIR пенопласты имеют более высокую температуру эксплуатации 140⁰С против 100⁰С и меньшую скорость распространения пламени.

Главное достоинство PIR – стойкость к воздействию открытого огня – обусловлена образованием под действием высокой температуры пламени сетки из карбонизированного материала, сохраняющей макроструктуру исходного пенопласта. Этот материал (пенококс) – разрушается очень медленно, играя роль барьера, препятствующего распространению пламени. Кроме того, из-за образования кокса при горении выделяется значительно меньше тепла. Уретановые структуры разрушаются при 200⁰С при этом коксуются на 20%, тогда как изоциануратные структуры разрушаются при 325⁰С и коксуются на 50%.

Термическая стабильность и коксование также зависит от полиольной структуры. Ароматические структуры менее горючи алифатических. Все это привело к распространению ароматических сложных полиэфиров с низкой функциональностью, низкой вязкостью и низкой себестоимостью.

Полиэфиры на основе ПЭТФ находят применение для жестких PUR пен: например, полиэфир с эквивалентным весом 181 г/моль, функциональностью 2,3, гидроксильным числом 295-335 мгKOH/г и вязкостью 8000-10000мПа.с при 25°C.

 Для производства  PIR пен используют сложный полиэфир на основе ПЭТФ с эквивалентным весом 238 г/моль, функциональностью 2, гидроксильным числом 230-250 мгKOH/г и вязкостью 2700-5500мПа.с при 25°C.

Применение ароматических сложных полиэфиры на основе фталевого ангидрида  в быстрых PIR/PUR пенах приводит к хорошим физико-механическим свойствам, низкому дымообразованию, термической стабильности и огнестойкости. Проблема плохой совместимости полиэфиров на основе фталевого ангидрида со вспенивающими агентами решается путем введения в состав растительных масел, использования  в системах эмульгаторов, аминов и простых полиэфиров.

Для производства PIR-панелей используются в основном ароматические сложные полиэфиры на основе ФА со следующими параметрами: гидроксильное число от 190 до 320 мг KOH/г, функциональность  2 – 2,4, кислотное число  менее 1,0 мг KOH/г, вязкость (25 °C) от 2000 до 9000 мПа.с .

Поликапролактоны - образуются за счет открытия колец ԑ-капролактонов в присутствии инициаторов и катализаторов. Поликапролактоны имеют гораздо более узкое молекулярно-массовое распределение, нежели  полиэфиры на основе двухосновных карбоновых кислот и низкую вязкость. Введение  поликапролактонов в систему  позволяет достичь высокой гидролитической стабильности из-за присутствия относительно длинных повторяющихся гидрофобных сегментов (СH₂)_n и требуемой эластичности даже при низких температурах, однако  их использование в промышленности ограничено их высокой себестоимостью.

Поликапролактоны преимущественно используют в двухкомпонентных лакокрасочных материалах с высоким сухим остатком.  В данной области они составляют конкуренцию полиэфирполиолам, стоимость которых меньше.  Поликапролактоновые полиэфиры также находят применение  в качестве сегментов в других полимерах.  Например, их рекомендуют использовать в рецептуре лакокрасочного материала, наносимого методом катионного электроосаждения, для пластифицирования эпоксидной смолы или в качестве мягких сегментов в полиуретановых дисперсиях.

Поликарбонаты

Поликарбонаты высокопрозрачные, теплостойкие, обладают хорошими механическими свойствами,  не подвержены гидролизу, так как каталитически активные карбоксильные группы отсутствуют. Поликарбонаты при комнатной температуре являются твердыми веществами, в зависимости от массы температура плавления лежит в диапазоне от 40-60⁰С.

Высокомолекулярные поликарбонаты используют для окраски строительных деталей и конструкций, отделки автомобилей, в электронике. Низкомолекулярные поликарбонаты 1000-4000 г/моль представляют больший интерес для ЛК-отрасли. Они отверждаются продуктами присоединения алифатических и циклоалифатических полиизоцианатов. В результате получаются продукты с высокой атмосферостойкостью.

Олигоэфиракрилаты

- продукты, полученные на основе сложных полиэфиров с концевыми гидроксильными группами в присутствии акриловой кислоты. Такие продукты с двойными связями используют в лакокрасочных материалах, отверждаемых под действием УФ-лучей. В результате радикальной полимеризации в присутствии УФ-инициаторов продукты сшиваются, образуя правильную сетчатую структуру. На свойства покрытий оказывают влияние размер и состав полиэфирного сегмента. Разветвленные полиэфиры с низкой молекулярной массой создают плотную сетчатую структуры, тогда как длинные алифатические цепи приводят к эластичности пленки.

Материалы по теме:

Чем вызван рост цен на сырье для производства пенополиуретанов?

Обзорная статья по полимер-полиолам

Простые полиэфиры
